PE外连接管件

PE管件为实用新型专利产品,质优价廉,具有以下优点:

1、内部有紧锁箍、阶梯型环形密封圈等部件。设计科学,牢度强,密封性好。

2、联接方便,拆卸容易,灵活性强,便于回收,美观实用。

3、除了连接PE等管道外,还可以用于PPR等的连接>应用面十分广泛。

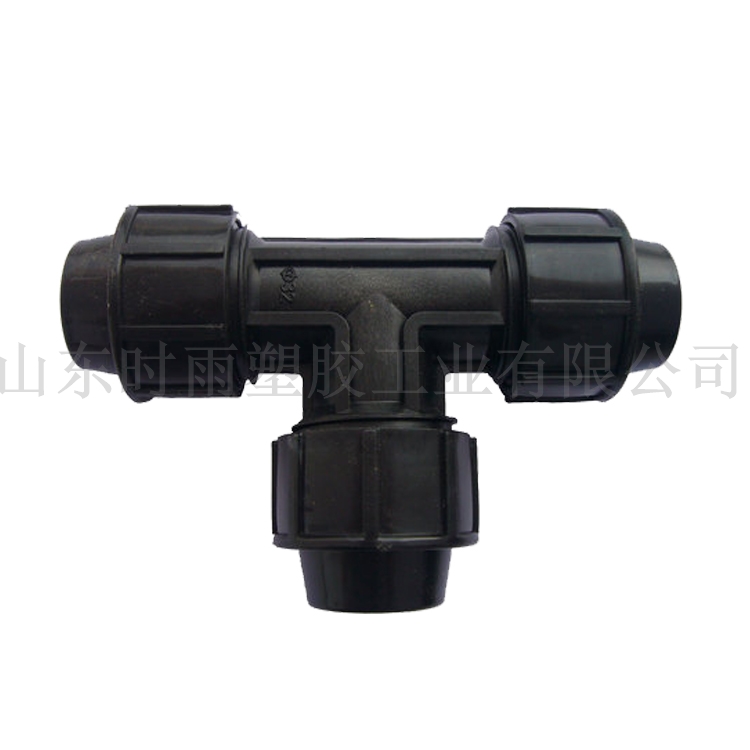

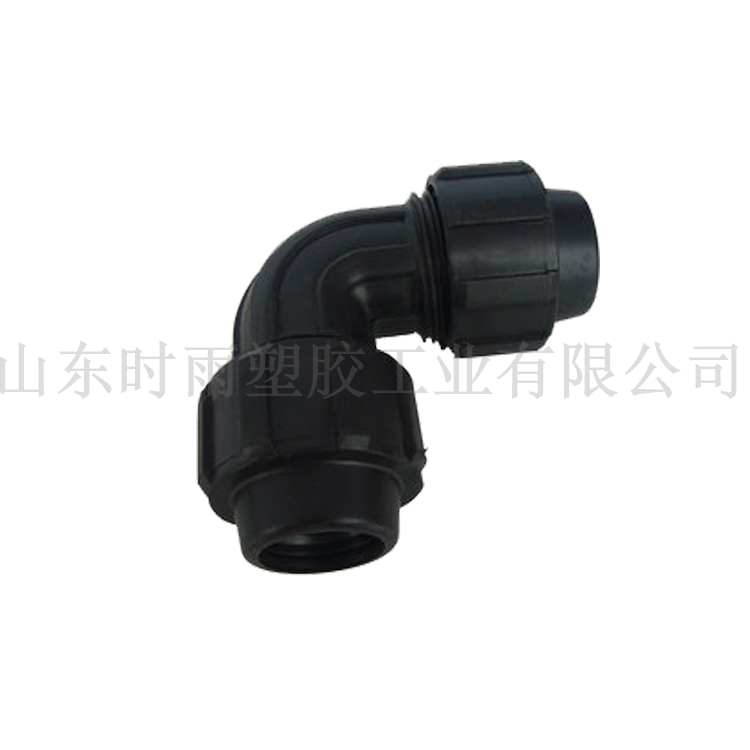

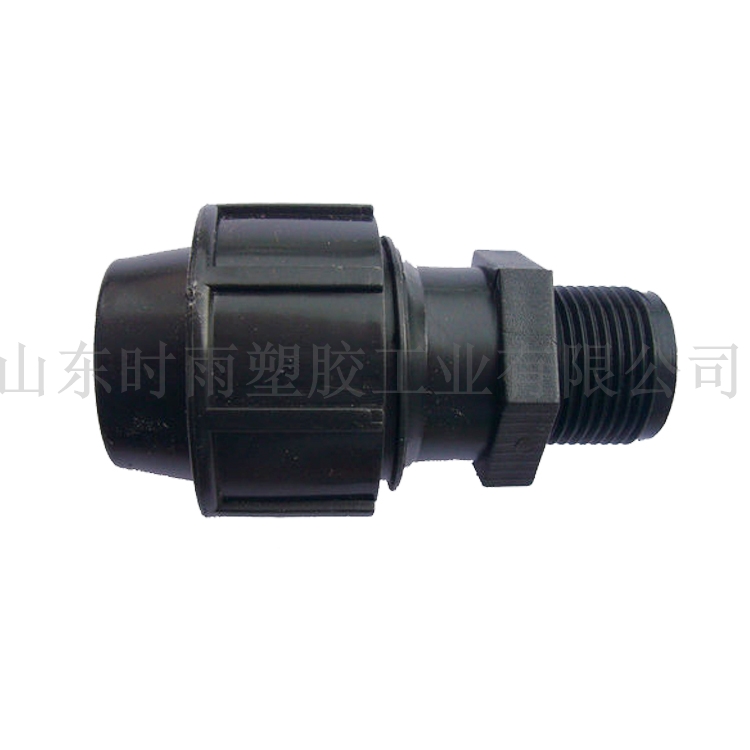

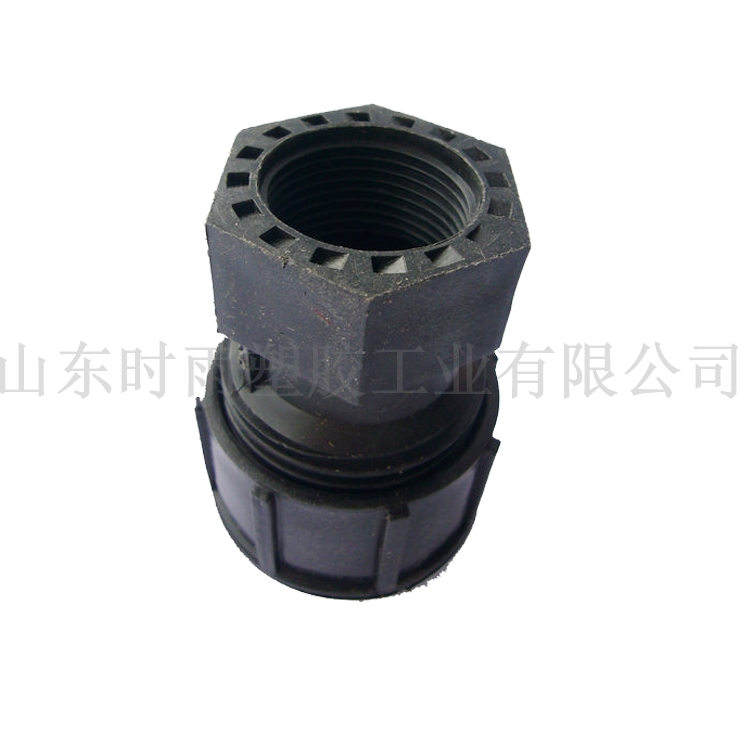

4、规格齐全,从类型上分有直通、异径直通、正三通、变径三通、弯头、内外丝接头、堵头等,从尺寸上分基本有Φ25-Φ75规格,能满足各种应用所需。

  • 产品介绍
  • 使用说明
  • PE外连接管件规格表
PE外接式管件
在微灌工程中PE管使用量比较大,在系统调试过程中该处出现问题也比较多,目前市场上连接的管件也比较多,由于制造偏差的原因,经常会出现漏水脱落的可能。
下面介绍两种常用的连接方法:
采用锁扣连接:该种接法有几个注意点,首先管口要平整,不留毛刺,其次应该在PE管上画一条边界线,保证安装时能到达安装位置。根据锁扣步骤来进行安装。
采用鞍座连接:鞍座是专门为PE管侧面出水设计的。有单侧出口和双侧出口两种,适合连接直径Φ20-Φ110mm的PE管,接口为1/2”到3”。该连接的优点是施工比较简单,密封性能较优。

使用说明

PE外连接管件

PE外连接管件

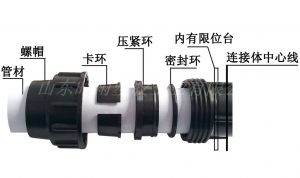

使用说明:请按上图装配各部件,注意压圈的方向及先后顺序。安装时用手掐住卡环,推入管材,注意密封件有无异常。如管材较粗,钢卡环套入困难,可用手掰动一下钢卡环即可。注意管材插入时要留5-8毫米的锁紧量,不要顶到限位台,距台5毫米为佳,若连接体没有限位台,将插入管材位置在连接体中心线溜出5-8毫米即可。(因为防拉脱的不锈钢卡环在螺帽拧紧时,带动管材还要带入约5毫米,如不留量将直接影响安装质量。)按上述要求进行后,请用专用扳手拧紧即可。

PE外连接管件规格表

PE外连接管件规格表

PE外连接管件规格表
