钢制砂石过滤器

1、过滤原理：此过滤器是通过均质介质层进行过滤的，其过滤精度视砂粒大小而定。过滤过程为：水从罐体上部的进水口流入，通过在介质层孔隙中的运动向下渗透，杂质被隔离在介质层上部。过滤后的净水经过滤器里面的过滤元件进入出水口流出，即完成水的过滤过程。砂石过滤器根据灌溉工程用水量及过滤精度要求，可单独使用，也可多个组合或与其他过滤器组合使用。
2、过滤精度：一般过滤精度在80目左右，滤料越细过滤精度高，但水头损失也会随着的增大；
3、水头损失：该设备的水头损失在2～４m；

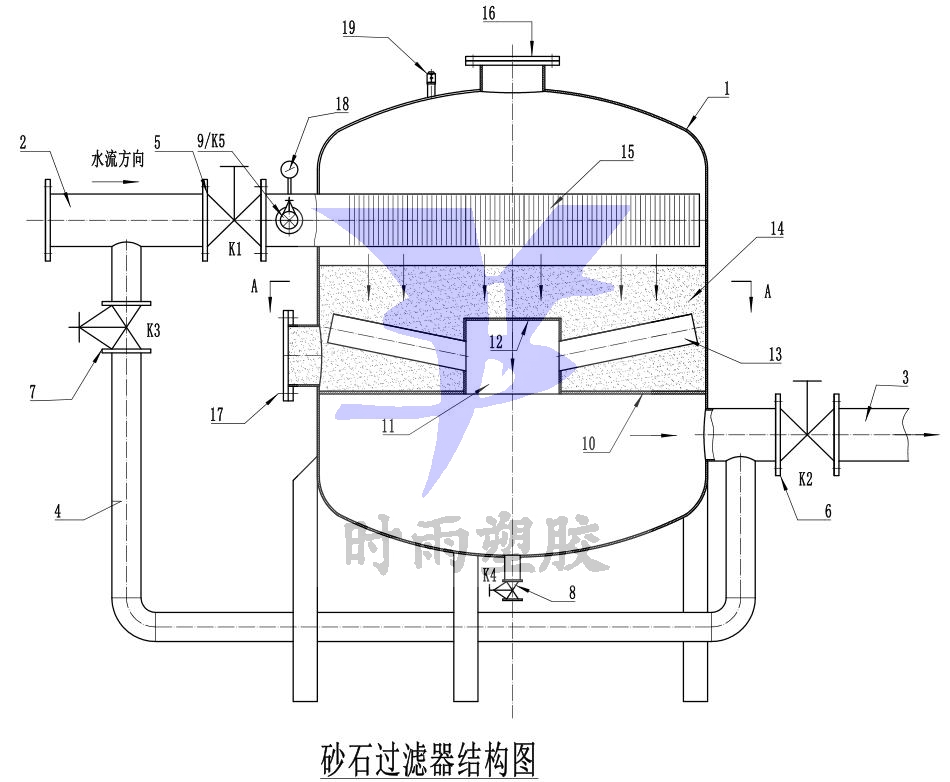

砂石过滤器结构图

说明：图中：1、罐体 2、进水管 3、出水管 4、反冲管 5、进水阀 6、出水阀 7、反冲阀
8、底阀 9、排污阀 10、隔砂板 11、落水管 12、过滤网 13、不锈钢滤管
14、砂基层 15、进水滤管 16、装砂口 17、换砂观察口 18、压力表 19、排气阀

（1）、正常工作时，K1、K2打开，K3、K4、K5关闭。水流经进水滤管、砂基层、过滤网和不锈钢过滤管、再经落水管、出水口阀门K2流出。
（2）、反冲洗时，K1、K2关闭，K3、K5、打开。水流从阀门K3、罐体底部管道进入罐内，从阀门K5反向流出，进行反冲洗过程。

砂石过滤器常见故障及注意事项
1 、出水流量太小
可能原因： A. 进水水压太低    B. 罐体内污染物太多
解决办法： A. 增大进水水压    B. 反冲洗
2、 前后压差大于0.07MPa 罐体内污染物太多 反冲洗
3 、反洗过程过于频繁

可能原因： A. 系统流量太大   B. 原水太脏     C. 反洗不彻底
解决办法： A. 调整到合适流量 B. 处理原水
4 、反洗不彻底

可能原因：A. 反洗水压太低                     B. 杂质粘度太大
解决办法：A. 增加水压或适当关闭出水口阀门     B. 延长反冲洗时间
5、 法兰接口处漏水
可能原因：A. 过滤器法兰和管路法兰间出现空隙   B. 法兰或垫片受损
解决办法：A. 减小管路法兰与功率器的距离，或增加法兰垫片更换法兰或垫片
6、丝口连接处（反冲口、排污口等）漏水
可能原因：A. 过滤器丝口和管路丝口间出现空隙    B. 连接件受损
解决办法：A. 增加密封件（生料带等）  B. 更换受损件
注意事项：
（1）要严格按设计流量使用，因过大的流量可造成砂床流道效应，导致过滤精度下降；
（2）过滤器的清洗通过反冲洗装置进行，当进出口压力降高于0.07MPa时就应进行反冲冼
（3）砂床表面的污染层，应及时用干净介质替换，处理频率视水质情况而定，一般每年处理1～4次。
